iTherm® Jedro

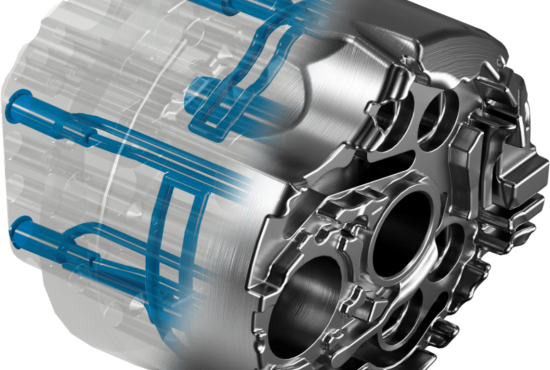

iTherm® Jedro je izdelano iiz kovanih ali valjanih blokov orodnega jekla uporabo lastno razvite aditivne tehnologije HTS.

Je enodelna komponenta z enakimi mehanskimi lastnostmi kot monoblok orodnega jekla. Ima le dva priključka za hladilni medij (dovod in odvod).

Hladilne kanale je mogoče poljubno oblikovati glede na zahteve hlajenja/gretja ulitega dela, brez omejitev, ki jih imajo običajne metode izdelave hladilnih kanalov.

Konštrukcija se lahko popolnoma prilagodi vašim specifičnim zahtevam.

Izjava stranke

»Z iTherm Jedrom smo zadovoljni. Njegova impresivna hladilna moč in dolga življenjska doba sta njegovi glavni prednosti. Preizkusili smo HTS IC koncept jedra iTherm in njegove prednosti so nas prepričale, da ga uporabimo v serijski proizvodnji«

KAJ NAS ODLIKUJE?

INOVATIVNA TEHNOLOGIJA

S tehnologijo MFT in DED tehnologijo 3D tiska izdelujemo komponente za konformno hlajenje in uravnavanje pretoka, z mehanskimi lastnostmi kovanega orodnega jekla.

IZREDNA UČINKOVITOST

Komponente iTherm® močno vplivajo na hlajenje in uravnavanje pretoka, rezultat tega pa so krajši čas trajanja ciklov, kakovostnejši izdelki, proizvedeni s postopkom litja in brizganja plastike, ter posledično tudi boljša učinkovitost.

USMERJENOST V REŠITVE

Z leti izkušenj, s tehnologijo in z razvojem podjetji v skupini HTS Group ter s partnerstvom s proizvajalci originalne opreme, smo pridobili znanje, s katerim vam lahko pomagamo izboljšati vašo učinkovitost.

Prednost v primerjavi z drugimi konvencionalnimi jedri

Več svobode pri načrtovanju hladilnih kanalov

V primerjavi s konvencionalno izdelanim jedrom vam jedro iTherm® daje dodatno prilagodljivost, da hladilne kanale približate kritičnim območjem jedra.



Enakomerna porazdelitev toplote na delovni površini

V primerjavi s konvencionalno izdelanim jedrom so z uporabo iTherm® Jedra temperature nižje in toplota se porazdeli veliko bolj enakomerno po površini jedra.

Working surface temperature. Conventional core (left) and iTherm® Core (right)

Working surface temperature. Conventional core (left) and iTherm® Core (right)







Hitrejše hlajenje

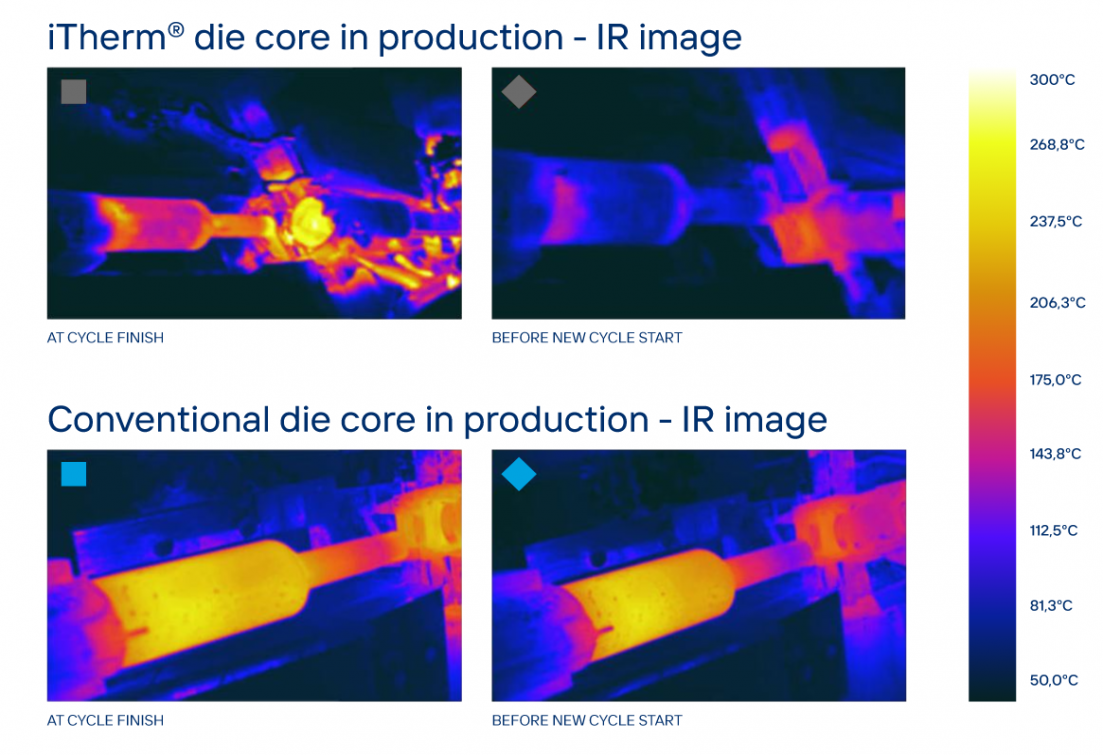

Slike na levi strani prikazujejo temperaturo na površini jedra (a) ob koncu cikla in (b) pred začetkom novega cikla. Temperatura površine iTherm® Jedra je približno 100 °C nižja v primerjavi s temperaturo površine običajnega jedra matrice (IR slike na desni strani).

Krajši čas cikla

Hitrejše in enakomernejše površinsko hlajenje znatno vpliva na čas cikla. Zamenjava običajnega jedra z iTherm® Jedrom lahko podaljša čas cikla za do 20 %.



PARAMETRI

Hladilna moč

med 10 in 30 W/cm2 odvzema toplote

Dimenzije

Premer 55 - 135 mm (večji premeri na voljo na zahtevo)

Višina 150 - 400 mm

MATERIAL

Therm® Jedro je izdelano iz kovanega ali valjanega bloka orodnega jekla, proizvedenega v EU.

Najpogosteje uporabljeni razredi so 1.2343/H11, 1.2367 ali Uddeholm Dievar.

Na podlagi posebnih potreb kupca se lahko uporabijo tudi druge vrste jekla.

iTherm® Jedro vam dobavimo

toplotno obdelan

kaljen do trdote med 42 in 48 HRC

obdelan do končne dimenzije

nitriran

Konfigurirajte po meri svoj iTherm® Core na spletu

Razvili smo spletni konfigurator, ki vam pomaga konfigurirati parametre zamenljivega vložka/podloge HTS glede na vaše posebne zahteve.

ONLINE CONFIGURATOR

Patentirali smo tehnologijo, s katero smo življenjsko dobo komore podaljšali za 55%. Obenem je cena takšne komore nižja od cene konvencionalne komore.

ŽELITE PODALJŠATI ŽIVLJENSKO DOBO DOLIVNE KOMORE →

Naš inovativni mazalni sistem namaže livno komoro po celotni dolžini ter s tem podaljša njeno življenjsko dobo in življenjsko dobo bata.

DON'T FORGET ABOUT LUBRICATION →

Datoteke

Podatki o izdelku

Več podrobnih podatkov o izdelku najdete na spodnjih dveh povezavah, kjer si PDF dokumenta lahko tudi prenesete na vašo napravo.
