91% podaljšana življenjska doba bata pri Eurocastu
iTherm bat z integriranim vložkom
Uvod
GMD Eurocast je velika tlačna livarna, ki se nahaja na več lokacijah v Franciji in vključuje več 2700 t strojev. Po raziskovalnem obisku je postalo jasno, da Eurocast želi najti alternativo svojim bakrenim batom. Predlagana je bila kombinacija iTherm bata in komore HTS Shot z vložkom Integral za poskus. V tej študiji primera bomo preučili celotno sojenje, ki se je začelo aprila 2022 in je trajalo približno 8 mesecev.
Med preskusom je HTS poleg komponent zagotovil tudi tehnično podporo na kraju samem, dostavo, nadzor namestitve in podporo pri izdaji.
Poskus

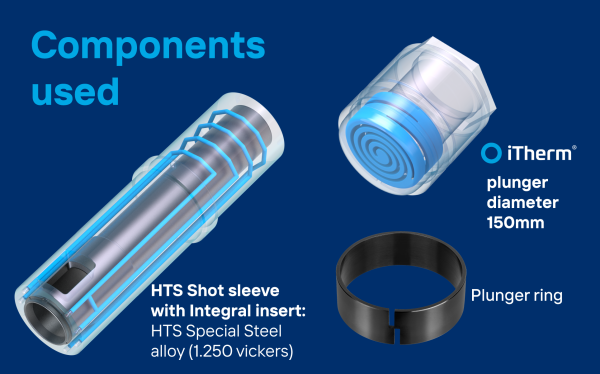

Eurocast je začel s preskusom naših komponent, ki so vključevale eno komoro HTS z integriranim vložkom in en iTherm bat z obročem. Bat je do konca življenjske dobe zdržal 100.030 strelov, med uporabo pa je bilo na njem zamenjanih 5 obročev.
Prvi obroč je bil uporabljen zgolj za preizkušanje in optimizacijo stroja. Poznejši štirje obroči so bili strogo uporabljeni in dosegli število strelov, kot je prikazano v spodnji tabeli:
Skupaj je bilo narejenih 100.030 strelov, s čimer se je zaključilo testiranje. Komponente so delovale brez težav. Ugotovljeno je bilo, da je bilo doseženo 91-odstotno podaljšanje življenjske dobe bata.
iTherm bat v primerjavi z konvencionalnimi bakrenimi bati pri Eurocastu
Pred poskusno implementacijo iTherm bata s strelno komoro je Eurocast na svojem 2700-tonskem stroju uporabljal standardne bakrene bate, pri čemer je za ulivanje uporabljal zlitino AS9U3.

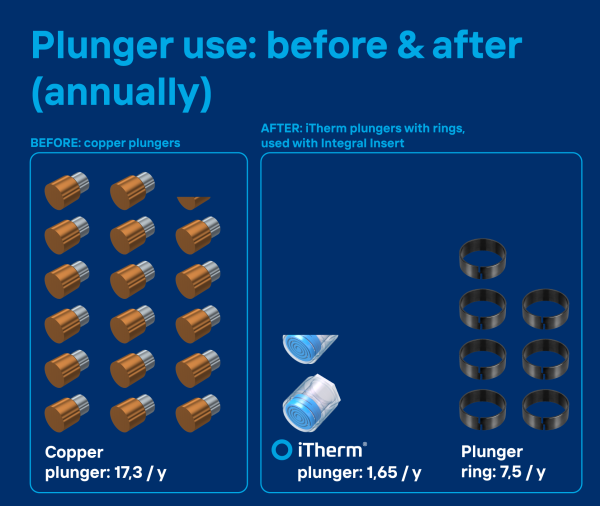

Povprečna življenjska doba bakrenih batov, ki jih je Eurocast uporabljal prej, je bila 9000 udarcev, kar je trajalo približno tri tedne. To pomeni, da so v povprečju na enem stroju porabili 17,3 bakrenih batov na leto. Bat iTherm je imel v kombinaciji z integriranim vložkom za 91 % podaljšano življenjsko dobo (100.030 strelov). V življenjski dobi enega bata iTherm se uporabi približno pet batnih obročkov. Spodaj je grafična primerjava letne porabe batov za en stroj pri Eurocastu:

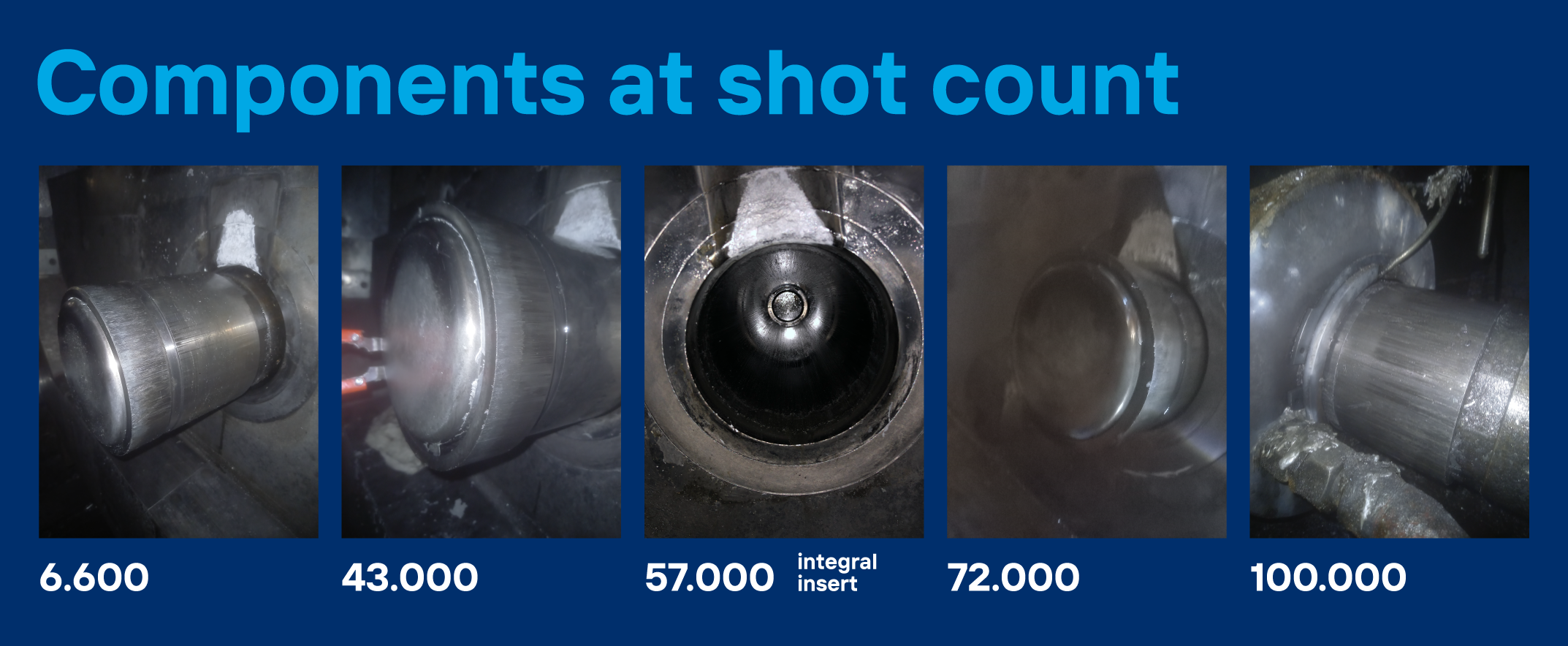

iTherm bat ali integralni vložek nimajo znakov kritične obrabe, med delovanjem ni bilo uporabljeno nobeno varjenje za popravilo:

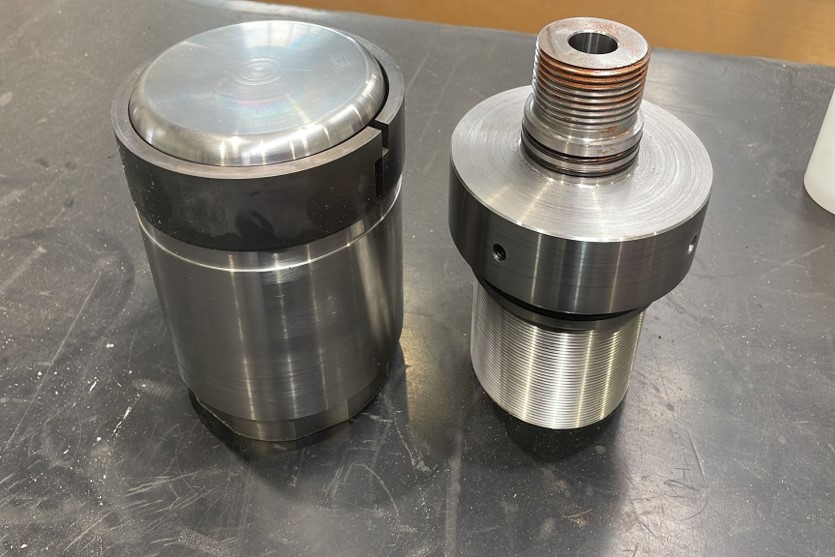

iTherm plunger with holder, before being mounted on the machine for the trial
REZULTAT
91%
daljša življenjska doba bata
Integralni vložek
V kombinaciji z batom iTherm je bil uporabljen tudi HTS dolivna komora z vložkom Integral. Integralni vložek je vrsta zaščitne komore, ki sedi v notranjem premeru dolivne komore in ščiti notranjost komore. To omogoča le zamenjavo vložka Integral namesto komore.
Preberite več o iTherm integralnem vložku
Integralni vložek, uporabljen za študijo, še vedno deluje, 9 mesecev po začetni namestitvi. Trenutno deluje za 110.000 posnetkov, še vedno v dobrem stanju:
Mazivo:
Uporablja se grafitno olje, enaka količina kot prej pri bakrenih batih, to je 3,5 grama na strel.
